如何进行UPS电源的稳态和动态测试

2020-08-04 09:41:55 140

  UPS电源测试通常包括稳态测试和动态测试两种类型。 稳态测试是在50%额定负载和99%额定负载下测试输入和输出相电压,线电压,空载损耗,功率因数,效率,输出电压波形,失真和输出电压 条件频率等。 动态测试通常是在负载变化时(通常从0-99%和99%-0中选择负载)测试UPS输出电压波形的变化,以测试UPS的动态特性和能量反馈路径。


  1波形

  通常用于观察在空载和满载条件下波形是否正常,并使用失真测量仪来测量输出电压波形的失真。 在正常工作条件下,连接一个电阻负载,并用一个失真测量仪测量输出电压总谐波的相对含量,该测量仪应满足产品规定的要求,通常小于5%。


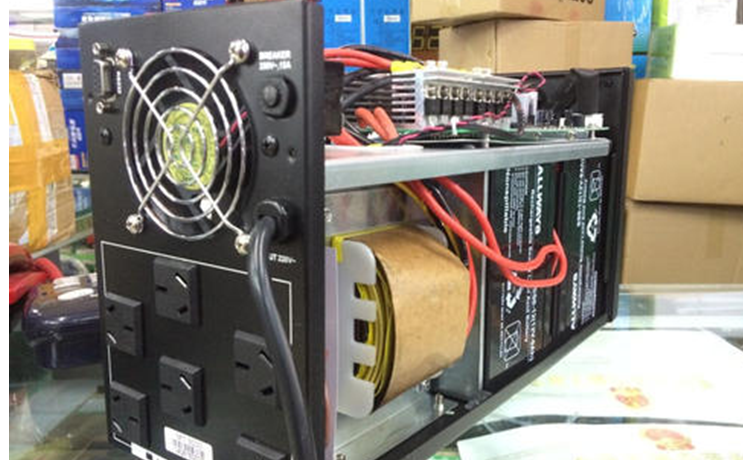

如何进行UPS电源的稳态和动态测试


  2稳态测试


  所谓的稳态测试是指设备进入“系统正常”状态时的测试。 通常,可以测量波形,频率和电压。 通常可以使用示波器测量频率,以观察输出电压的频率,并使用“功率干扰分析仪”进行测量。 目前,UPS不间断电源的输出电压频率基本可以满足要求。 但是,当UPS电源的频率电路中,本地振荡器不够时,当市电频率不稳定时,UPS输出电压的频率也可能发生变化。 与电源同步时,UPS输出频率的精度通常可以达到正负0.2%。


  3效率


  可以通过测量UPS的输出功率和输入功率来获得UPS的效率。  UPS的效率主要取决于逆变器的设计。 大多数UPS仅在负载为50%-99%时才具有相对较高的效率。 当负载低于50%时,效率会急剧下降。 制造商提供的效率指标主要是在额定直流电压和额定负载的条件下得出的。 效力。 用户选择效率与输出功率之间的关系曲线,以及直流电压变化正负15%时的效率。


  4输出电压


  UPS的输出电压可以通过以下方法进行测试和判断:


  A.当输入电压为额定电压的90%,输出负载为99%,输出负载为0时,输出电压应保持在额定值正负3%的范围内。


  B.当输入电压为额定电压的90%时,输出电压的一相为无负载,另外两相为99%的负载时,输出电压应保持在正负3%之内 额定值的 差异应保持在4度以内。


  C.当UPS电源逆变器的输入直流电压变化正负15%,并且输出负载为0-99%时,输出电压值应保持在正负3%的范围内 额定电压值。 该指标似乎与前一个指标相同,但实际上比前一个指标要求更高。 这是因为当控制系统的输入信号在较大范围内变化时,它表现出明显的非线性特性。 如果输出电压未超过允许范围,则电路要求会更高。
